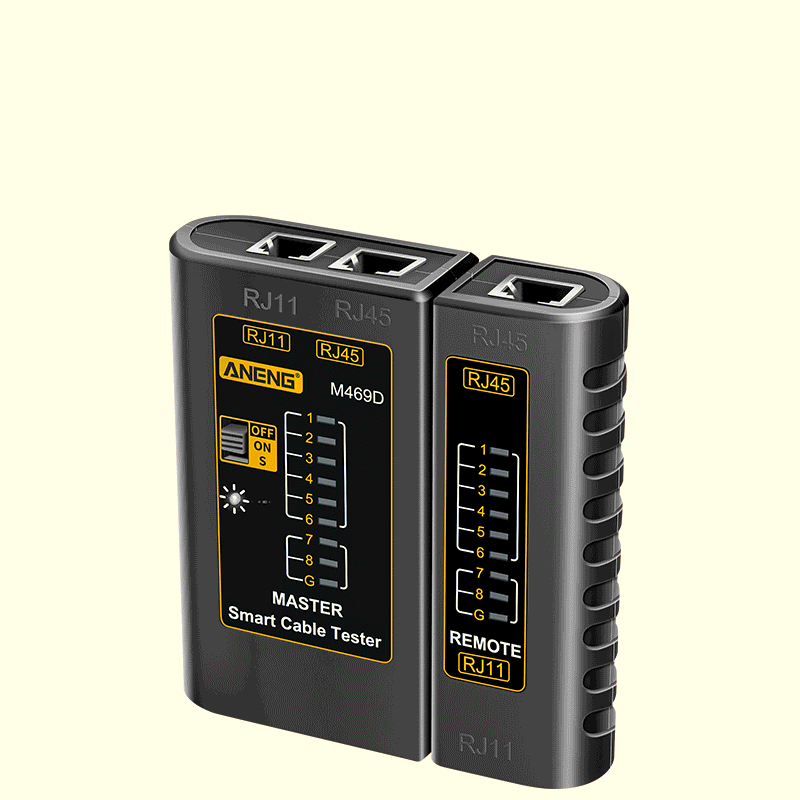

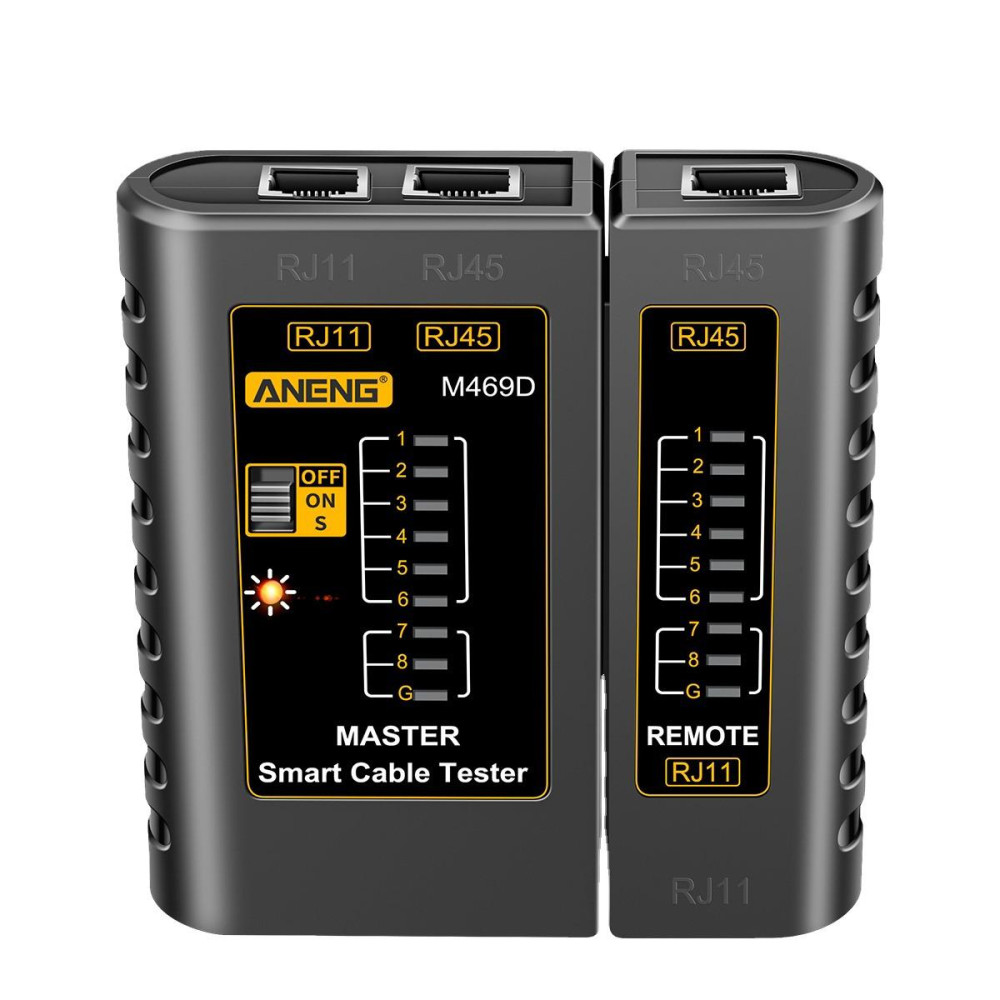

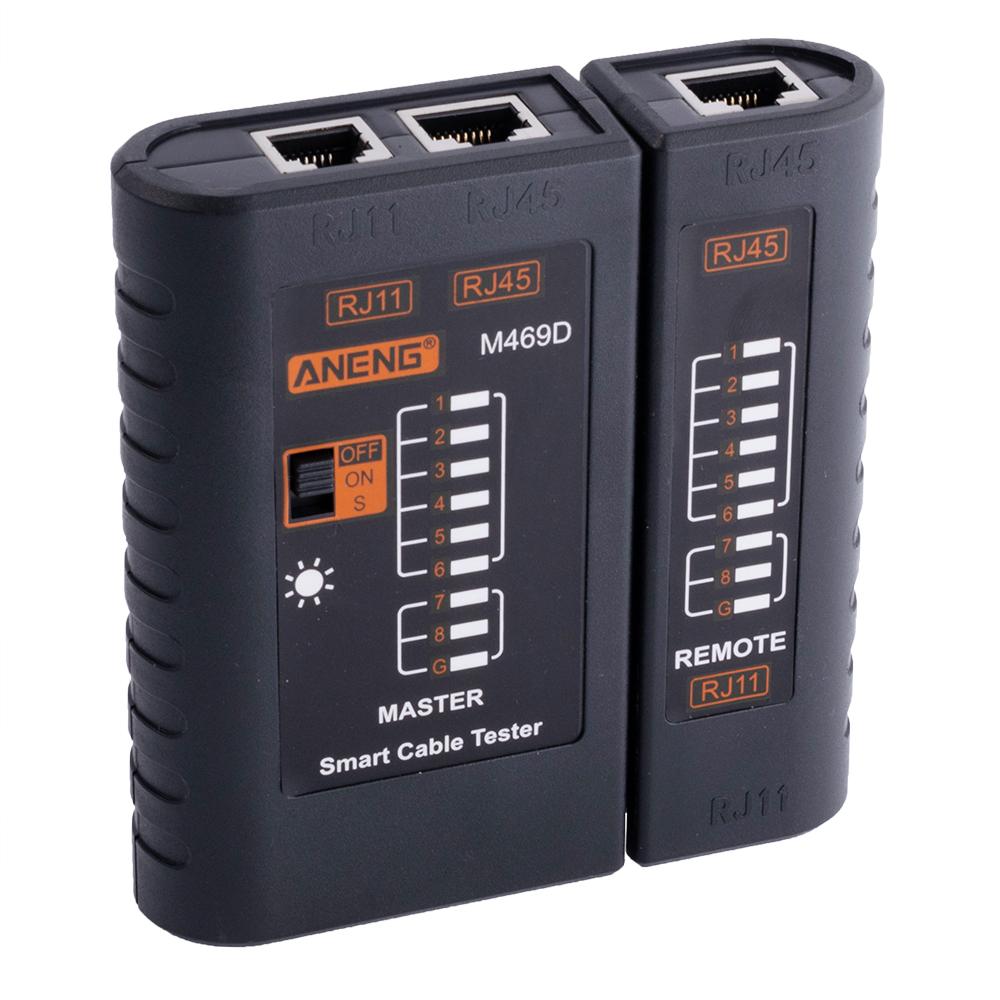

Кабельный тестер витой пары ANENG M469D черный

Артикул: ART-15756

M469D кабельний тестер RJ45 RJ11, LAN тестер, виробництва компанії ANENG.

Тестер мережевого кабелю ANENG M469D призначений для перевірки вірності розпіновки та цілостності пар в мережевому або телефонному кабелю.

Порядок застосування ANENG M469D:

1. Увімкніть живлення, у разі потреби переведіть прилад в режим повільної оцінка стану мережевого кабелю (режим S)/
2. Основний тестер послідовно перевіряє кожен з 8-ми проводів та G-”заземлення”: 1-2-3-4-5-6-7-8-G

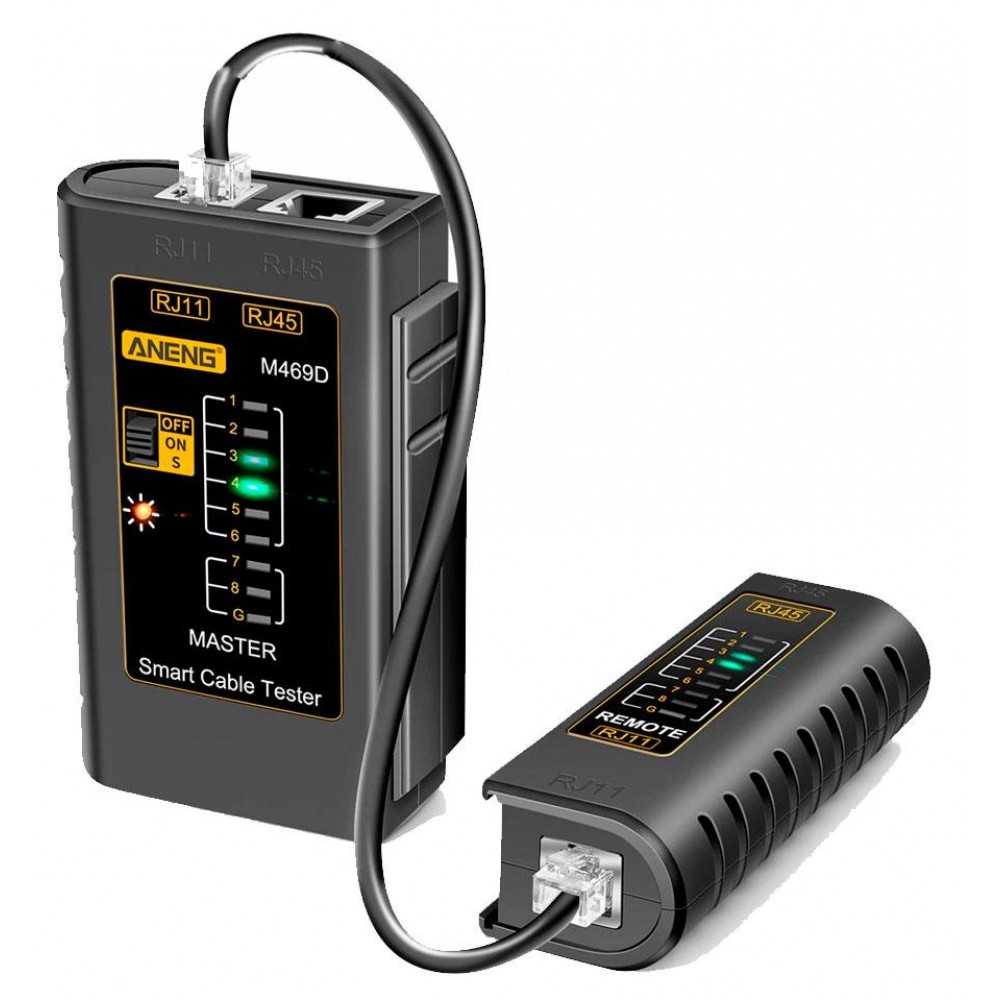

3. У разі нормального стану, дистанційний тестер також відпрацює світлодіодною сигналізацією: 1-2-3-4-5-6-7-8-G RJ45
4. Нижче наведено ненормальні з’єднання:
   – якщо хочаб один кабель, наприклад, кабель №.3, розімкнуто, два індикатори №.3 основного тестера та віддаленого тестера не вмикатимуться.
   – якщо кілька кабелів не підключено, кілька лампочок не вмикатимуться відповідно. Якщо підключено менше двох кабелів, жоден з індикаторів не горить.
   – якщо два кінці кабелю невпорядковані, наприклад, №. 2 і №. 4, то відображається на основному тестері як послідовність: 1-2-3-4-5-6-7-8-G, а на дистанційному: 1-4-3-2-5-6-7-8-G
   – у разі короткого замикання двох кабелів жоден із відповідних індикаторів дистанційного тестера не світиться, а головний тестер залишається незмінним. Якщо три кабелі, включно з трьома, замкнуті накоротко, жоден із відповідних індикаторів не горить.
   Під час тестування патч-панелей до тестера буде підключено два кабелі, які можуть збігатися один з одним (RJ45).

Характеристики ANENG M469D:

• Інтерфейси: RJ45+RJ1
• Колір: чорний
• Матеріал: ABS-пластик
• Габарити: 103 x 97 x 27 мм

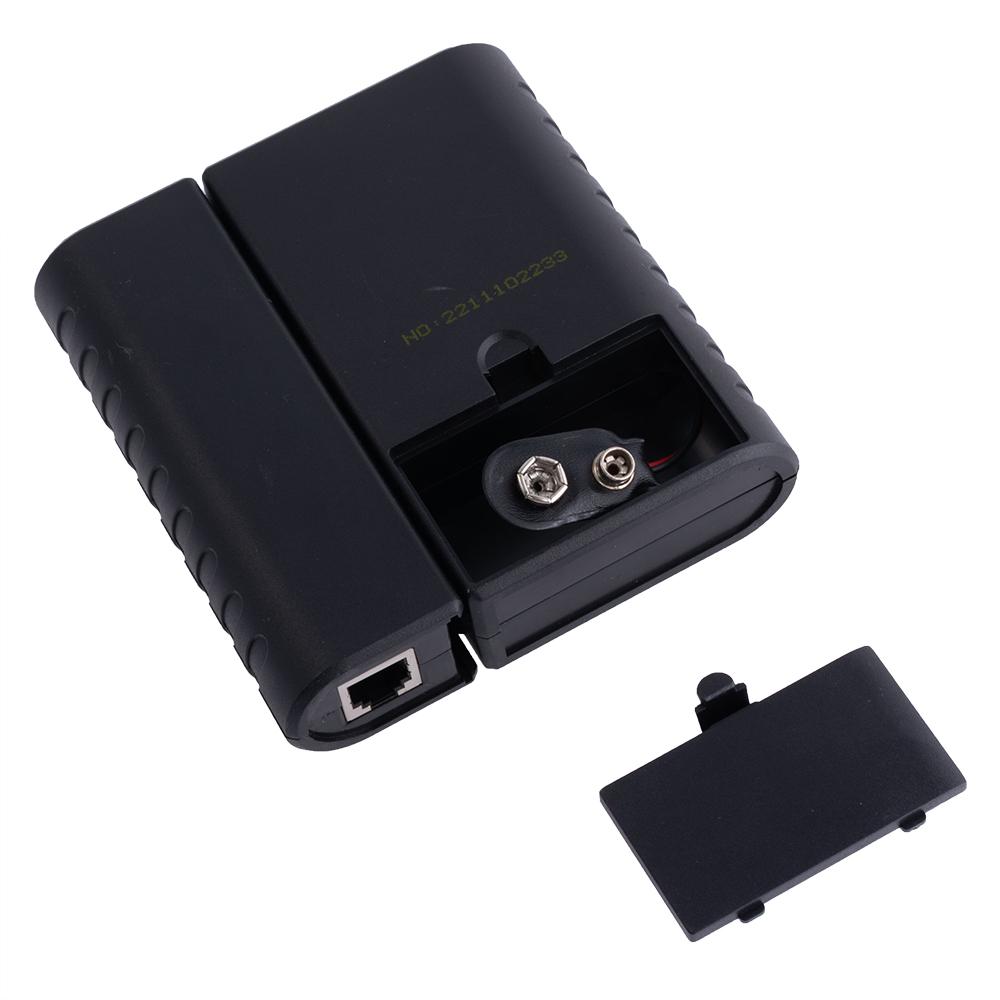

• Живлення: батарейка 9V 6F22 (не входить в комплект)
• Індикація: світлодіодна.

Стандартна комплектація мережевого тестера ANENG M469D:

• Основний тестер M469D – 1шт.
• Дистанційний тестер - 1 шт.

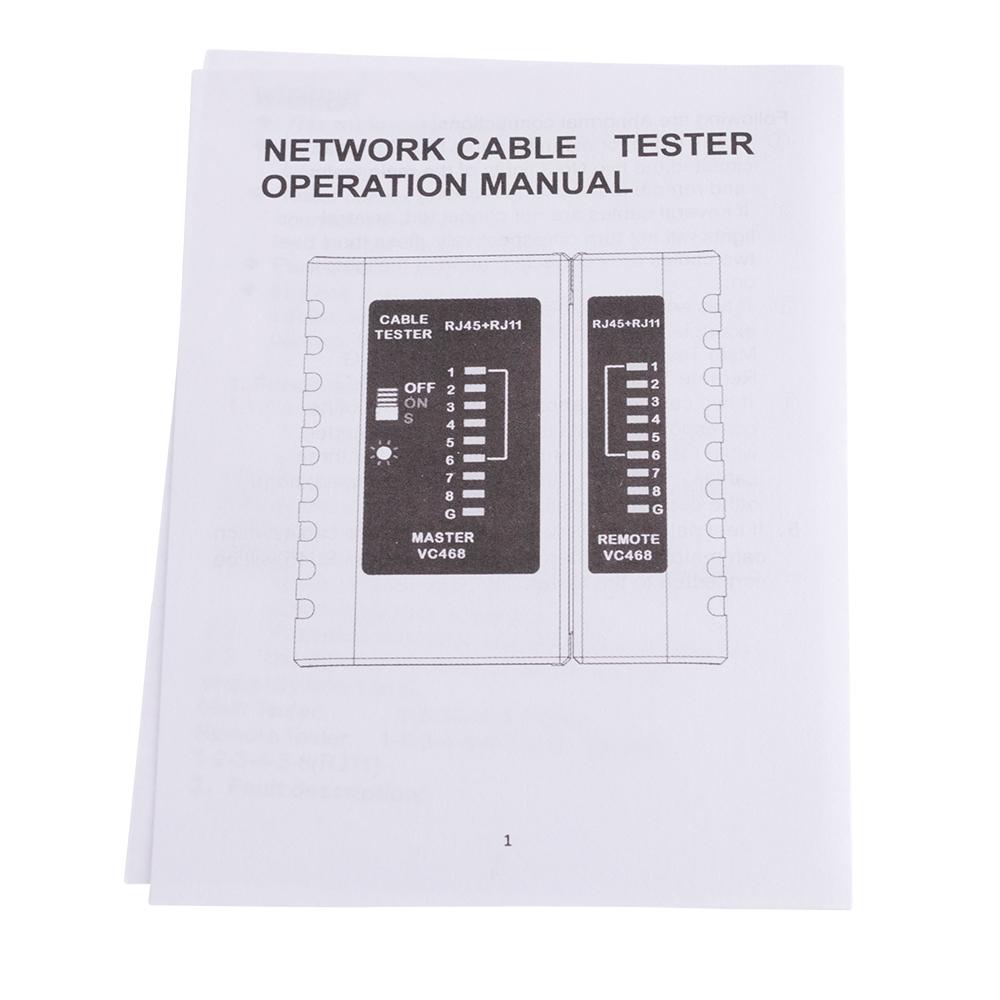

• Керівництво користувача - 1 шт.
